LD型電動單梁起重機

本文鏈接：http://www.tianayuntea.cn/tchc/578.html???發布時間：2021-04-25 01:03:24??點擊量：7035

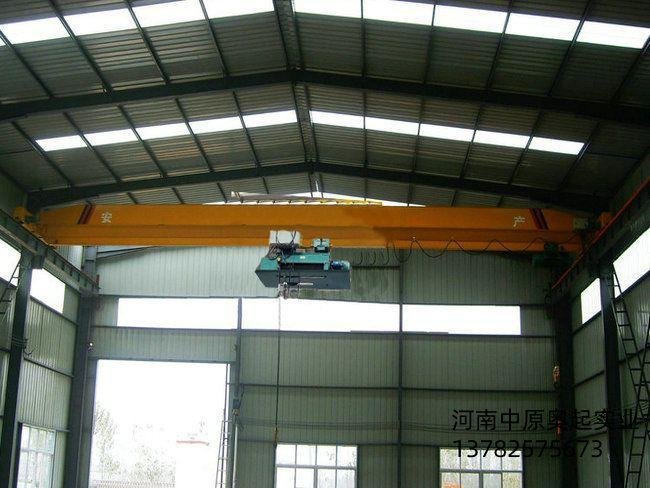

　　LD型電動單梁起重機是一種CD1或MD1型電動葫蘆配套，采用軌道運行的輕型小型起重機(起吊能力0.5t-50t，跨度2.5-31.5m)，工作環境溫度- 20-60℃。該型起重機具有體積小、結構緊湊、重量輕、外形美觀、操作維修方便等特點。是車間、倉庫物料搬運的理想設備。

　　LD型電動單梁橋式起重機是一種通用起重機，用于機械制造、裝配、倉庫等場所(本設計用于機械維修車間)。LD型電動單梁橋式起重機是一種軌道作業的輕型、小型起重機。適用于額定起重能力0.5-20噸，跨度4.5-22.5米，工作環境溫度- 35℃- 35℃。LD型電動單梁橋式起重機不適用于輸送熔融金屬、紅熱金屬、易燃危險品，不適用于有酸性或其他腐蝕性化學氣體的車間。

　　1. 單梁橋式起重機工作方式:安裝在生產車間兩側的吊車梁上，整臺機器可在吊車梁上鋪設的軌道上水平運行，起重小車可沿小車軌道(水平)運行。吊鉤的起吊運動配合CD1(或MD1)電動葫蘆完成重物的起吊平移。

　　2. 單梁橋式起重機機構的特點:主要要點是:結構簡單，自重輕，對廠房的荷載小，建筑高度小，耗電少。主梁與端梁采用螺栓連接，便于組裝、拆卸、運輸、儲存。備件補充方便，輪壓小，工藝好。適用于自動焊接和流水車間加工，安裝快捷，維修方便。

　　3. LD型電動單梁橋式起重機(鉆頭結構)各部件功能

　?、僦髁簽閡型槽鋼經鋼板軋制，工字鋼焊接而成的箱型實心腹板梁。功能是支撐可移動的小車，可沿鋪設的專用軌道運行，將起重機的重力轉移到廠房的建筑結構上。

　　②端梁由兩種形式組成:一種為沖壓成型，焊接門的箱形結構適用于中小型起重機掛鉤和橋式起重機端梁的制作;另一種是由4塊鋼板組成的箱形結構，通常配備帶角軸承箱的輪對，但焊接工作量大，生產效率低于前者(本產品采用前者)。

　?、壑髁号c端梁之間有兩種連接形式:一種是用主梁兩端的翼緣和高螺栓連接端梁翼緣。該方法的優點是:主梁和端梁可以批量生產和組裝，加工和庫存面積小，運輸方便，成本低。另一種方法是加連接板再焊接。其優點是:制造簡單，拆裝方便，成本低，是我國中小型起重機鉤橋式起重機端梁與主梁的主要連接形式。

　?、茈妱?dòng)葫蘆是一種由電機驅動的輕型小型起重設備，它通過滾筒、滑輪或嵌套鏈輪、方吊或起重鏈條帶動起重裝置起吊。它具有體積小、重量輕、操作維護方便、價格低廉、**可靠等特點，主要用于起重量和工作范圍要求不大或工作速度要求不高的場合。若上部固定，可單獨使用或用小車吊在i型軌道上?？勺鳛殡妱?dòng)單梁橋式起重機、門式起重機、臂式起重機的起吊小車。擴大了操作區域，增加了應用場合。由于這種靈活性，可作為工廠、碼頭、倉庫、貨場等常用的起重設備。電動葫蘆有漸開線外齒輪傳動和行星齒輪傳動兩種，但前者具有制造簡單、維修方便、效率高的特點。

　?、萜鹬貦C(jī)通過起重機水平移動，用于搬運貨物或調整工作位置。同時可以將作用在起重機上的荷載傳遞到支撐起重機的基礎上。

　?、扌≤嚰苡糜谥魏桶惭b起升機構(電動葫蘆)和小車運行機構，也是一種轉移起升負荷的金屬結構。

　　⑦小車是小車的水平運動，用于載貨或調整工作位置。同時，作用在小車上的荷載傳遞到支梁上。
