龍門吊大車端梁和連接的設計計算

本文鏈接：http://www.tianayuntea.cn/gsxw/535.html???發布時間：2021-03-15 03:02:59??點擊量：1029

　　1、大車的端梁設計計算

　　根據大車端梁的設計(圖4-50)，P1、P4的計算(P1、P4的計算參見本例后面的大車輪壓計算)，可得以下參數：

　　P1=109.09kN;P4=106.55kN;L1=262mm;L2=676mm;L=1450mm;h1=101mm;h=300mm;t1=10mm;I1x=0.004×109mm4;S1=53875.6mm3;I2x=0.077×109mm4;y21=187.3mm;S2=350813mm3;I3x=0.077×109mm4;y31=187.3mm;S3=350813mm3;I4x=0.0096×109mm4;S4=95062.5mm3。

　　所選端梁截面符合要求。

　　2、大車端梁的連接梁設計計算

　　根據連接梁的設計可得以下參數(圖4-51)：

　　t1=6mm;t2=6mm;t3=6mm;t4=6mm;b=300mm;h=120mm;H=160mm;F=10700N;d=30mm;D=80mm;m=50mm;ζ1取2.8;ζ2取1.8;ζ3取1.5;ζ4取1.6;

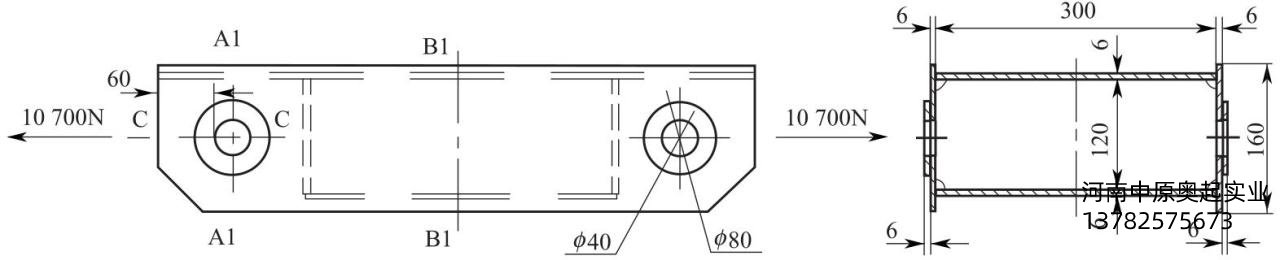

圖4-51例1的連接梁示意圖（單位：mm）

　　連接梁符合要求。
